产品说明：

粘接蜡可用于中温蜡，填充蜡，低温蜡，各种环保蜡

使用时需要用熔化炉将粘接蜡熔化并在一定温度保温，然后将蜡模浇口浸入粘接蜡6毫米左右快速拿出后粘接在模头上。

不同的铸造蜡使用方法是不同的，具体请联系本公司负责人。

不锈钢铸件吐酸处理剂：将吐酸的铸件放入处理剂浸泡30分钟至60分钟，目视发黄的黄斑消失即可，取出后用清水冲洗干净。

注意：本品有刺激性需穿戴劳保防护设备，接触皮肤后用肥皂水清洗干净，如不小心接触到眼睛请马上用清水清洗并就医。

石英玻璃管：可代替圆柱形陶瓷型芯，压蜡后插入蜡模孔内，铸造后用合金钻头钻掉。

不凹陷中温蜡：缩率1%，使用方法同现有中温蜡。

环保低温铸造蜡：（1）用滚筒制膏机制作蜡膏，搅拌转速每分钟300-450转，压蜡压强0.3MPa,压蜡温度59℃--61℃，脱蜡后加热到95℃---100℃将固体全部熔化，然后在85℃-90℃保温静置两小时即可使用；（2）将蜡液冷却到60℃打蜡膏。

浇注料使用方法：

1. 用   途： 用于熔模铸造解决型壳的孔，槽等复杂位置难以涂挂，难以干燥产生的断芯，跑火，鼓胀等缺陷。小件用在2层后，大件用在3-4层后。

2. 优    点：成本低，操作简单。只是陶芯成本的4分之1.

3. 清    理：等同型壳。

4. 使用方法步骤：准备前2---4层确保干燥合格的型壳-----将开口向上------配料（根据本页第5项配比）-------快速搅拌10--20秒------贴着孔、槽的壁倾斜灌入----凝固成固体后才能翻转------在型壳车间温度条件下凝固3—8小时再继续图挂到最后。10分钟初步凝固，40分钟后型壳可以翻转移动。灌注后在室温的环境下干燥：小件2-3小时即可继续涂挂，大件8小时后再涂挂。

4.1 灌通孔：先用此浇注料配成软泥快速将孔另一端堵上，凝固1小时即可灌注。

4.2 灌盲孔：可直接灌入。

4.3 灌叶轮：用透明胶将出水口（最大外径）处封起来，然后从进水口灌入，流道很窄时浓度要低一些灌入后将叶轮马上摇晃让每个流道充满。

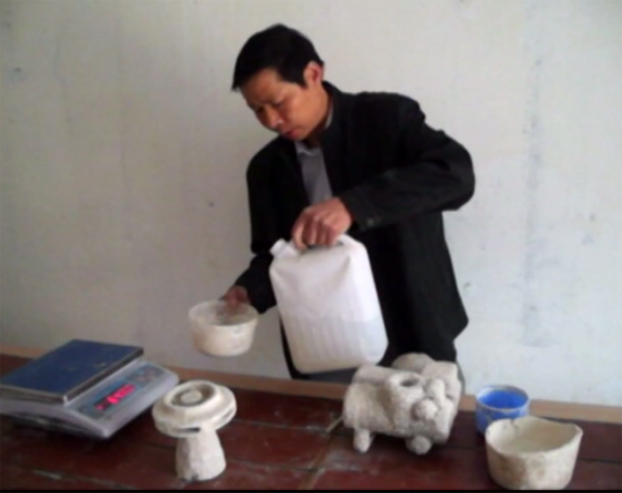

5. 配    比：每100克加硅溶胶55-59克。能顺利灌入但不能太稀，用习惯后不需称量。可根据产品实际状态微调配比，容易灌入的浓度高一些，缝隙小的浓度稍低一些。

6. 有 效 期：一年以上，未用完的注意密封防潮。

注意事项：为避免灌不实，最好是将型壳封浆干燥后再灌，也可将型壳倾斜灌入避免积气。

初次使用如有疑问请联系贾天中，电话：15315469668

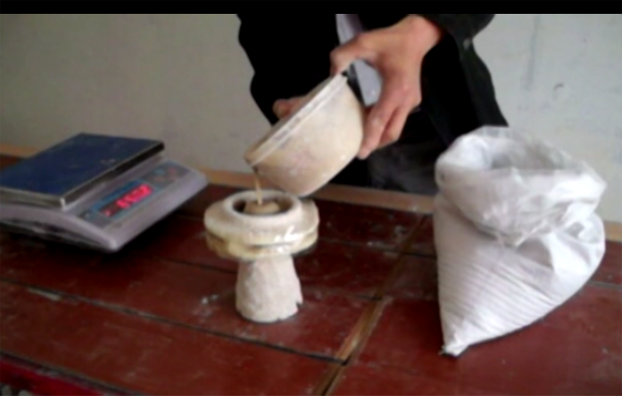

灌叶轮

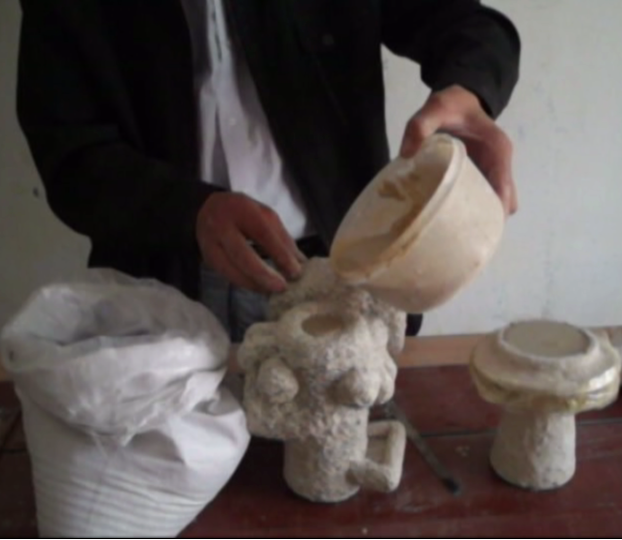

灌阀体

灌叶轮
